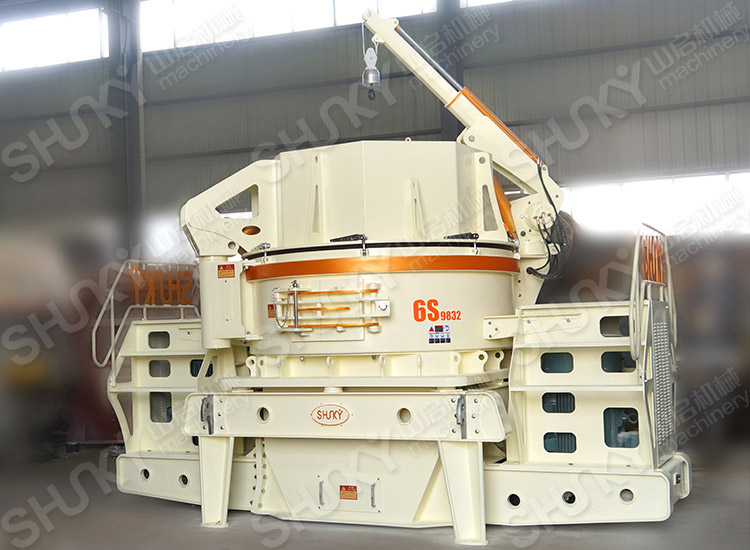

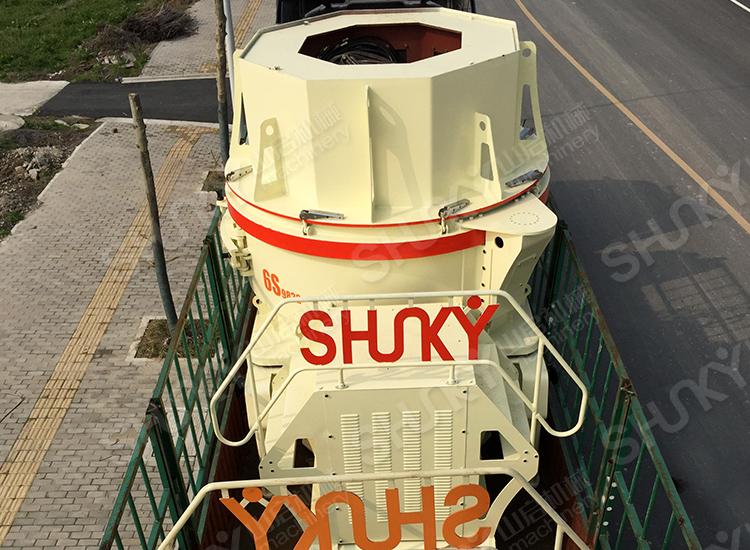

6S系列立轴冲击式破碎机是我公司在原有高性能VSI系列的基础上,结合设备在不同工况下实际运行情况以及操作者的反馈建议,开发出的单位成本更低、破碎效率更高、操作控制智能化的破碎设备。
该机通过改进进料方式、优化破碎腔型、采用新的转子设计、加装起吊装置等,显著降低了物料流动阻力、提高物料通过能力、降低易损件磨损率、提高能量利用率、延长维护周期、缩短维修时耗。
1.优化设计的散料盘和液压装置实现了瀑落式进料与中心进料的结合,中心进料量大小的调节更方便,使破碎腔内的物料充分破碎。
2.优的发射口及内部更流畅的曲线形设计,降低物料的流动阻力,大幅度的提高物料通过能力,破碎效率更高。
3.周护板采用两块上下并装,磨损后可对调使用,延长耐磨件使用寿命,降低运营成本。
4.优化电机架结构,电机架和观察维护平台一体化设计,结构紧凑、运行稳定可靠。
5.电机座采用液压调整,控制元件,保证主轴两侧受力一致。

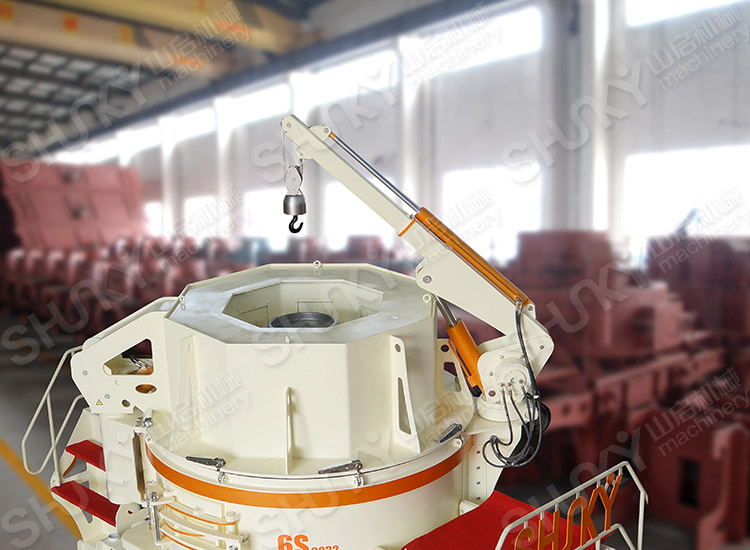

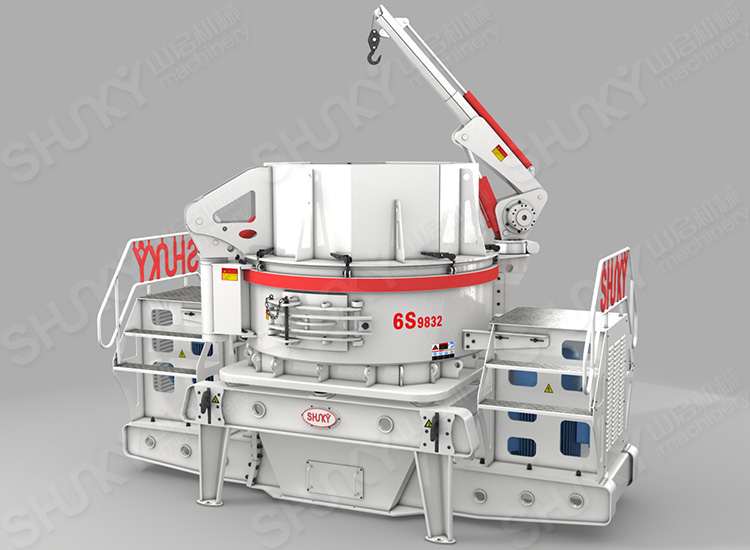

6.上盖举臂和起吊装置均采用液压控制,易损件更换更加简便快捷。
7.采用无油封防漏结构设计、多管路稀油润滑,实现上下轴承同时润滑,显著提高轴承使用周期。
8.稀油润滑站,双油泵互补保证供油,自动检测油量,无油流,无油压,自动停机;
9.自带振动检测报警装置,如果设备发生不良运转,可发出警告,设备快速停止工作,达到保护机器目的。
型号
|
6S-9832
|
6S-1250
|
6S-1263
|
6S-1380 |
处理能力(t/h)
|
瀑落与中心进料
|
298-335
|
520-650
|
580-720
|
620-810 |
全中心进料
|
236-268
|
325-400
|
468-518
|
480-550 |
大进料粒度(mm)
|
软料
|
<50
|
<50
|
<50
|
<50 |
硬料
|
<45
|
<45
|
<45
|
<45 |
转速(r/min)
|
1360-1510
|
1100-1310
|
980-1180
|
976-1080 |
双电机功率(Kw)
|
160×2 |
250×2 |
315×2 |
400×2 |
电源
|
380V 50Hz
|
振动传感器监测范围
|
0.1-20mm/s连续可调
|
液压润滑站
|
电动机功率(kw)
|
2×0.31
|
安全保护
|
双油泵互补保证供油;无油流、无油液压自动停机;水冷降温;冬季电机加热启动
|
外形尺寸(mm)
|
820×520×1270
|
油箱加热器功率(kw)
|
2
|
注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。
物料连续不断的输送至制砂机上方分料器以后,在分料器内形成自然堆积(满腔喂料),然后分别由分料器中心及周围自然下落至制砂机破碎腔内,从分料器中心进入的物料在进入叶轮以后,经过高速旋转的叶轮迅速加速,然后以数十倍重力加速度的从叶轮内抛射出来。被高速抛出的物料首先同由分料器四周自由落下的物料完成次冲击破碎(石打石),然后又一起冲击到涡流腔内周护板上完成第二次破碎(石打铁)。不断冲击到周护板上的物料又不断的被反弹回来,再次与从叶轮中心高速抛射出来的物料撞击,形成连续不间断破碎。这样,一块物料在涡流腔内经过多次撞击破碎以后,成品由制砂机下方排料口排除。

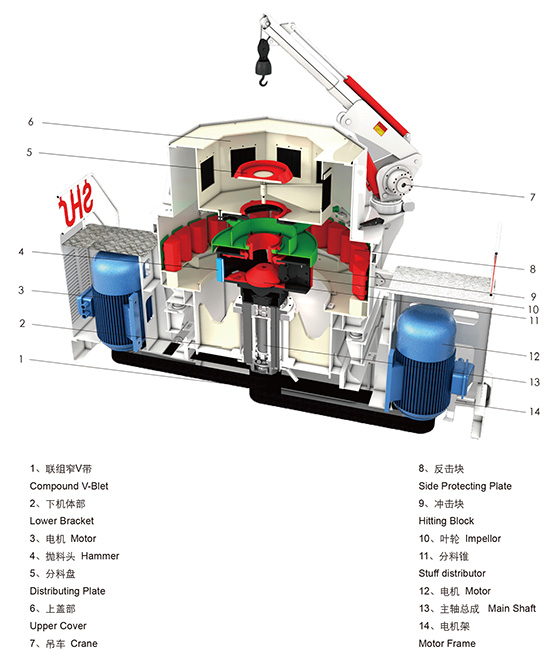

1、联组窄V带
2、下机体部
3、电机
4、抛料头
5、分料盘
6、上盖部
7、吊车
8、反击块
9、冲击块
10、叶轮
11、分料锥
12、电机
13、主轴总成
14、电机架

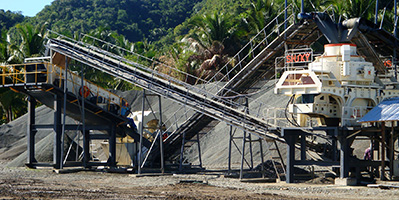

1、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。
2、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。
3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。
4、矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。
5、高磨蚀性和二次解体破碎,火电、冶金行业的除硫,钢渣、建筑垃圾破碎等环保项目。
6、玻璃、石英砂和其他高纯度材料的生产。
