VSI系列新型制砂机是我公司新研制的新一代制砂机。长年的技术积淀，现代化的加工设备精工制作保证了VSI系列新型制砂机的地位。 VSI系列新型制砂机是新一代新型制砂专用设备，也是目前的第三代制砂设备。

1、处理量大、产量高:与同等功率下的传统设备相比，产量提高30%，而且运行稳定；

2、易损件消耗低:佳的破碎腔物料撞击角度设计，与耐磨件的摩擦少，比传统设备运行费用低30%，直接降低了设备的使用成本；

3、产品粒形优异:产品呈立方体，粒形好、级配合理、细度模数可调；适合人工制砂和石料整形，实践证明比其他传统设备制砂、整形效果提高30%；

4、液压装置、易于维护:液压开盖装置，使破碎腔内部件检修拆换方便快捷，缩短了停机时间，省时省力；

5、自动检测、安全可靠:设置过振动显示与报警装置，如果设备发生不良运转，可发出警告，使设备停止工作，达到保护机器的目的；

6、稀油润滑、自动保养:德国原装的稀油润滑站，双油泵互补保证供油，无油流、无油压时自动停机；油液冷却及加热装置确保轴承润滑始终处于好的状态。从而解决轴承发热等问题，使主轴轴承保持恒温，延长维护周期和使用寿命；

7、安装简便、易于操作:设备重量轻、安装方式多样，可移动式安装；安装、维修和保养简单，操作使用方便；一旦明确具体的用途，VSI制砂机只需进行细微调整，便可大限度地发挥其性能；

8、一机多用、应用灵活:进料破碎结构，拥有多种破碎腔型，可很方便的实现“石打石”和“石打铁”的转换，从而解决了一机多用的难题。如果要改变VSI制砂机的应用，无需做大的调整，既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等；

9、品质保证:德国新技术工艺，先进的铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用，提高了设备的内在质量和外观品质。核心零部件均选用高精度等级的TIMKEN滚动轴承），确保系统低故障率；

10、噪音小、空气自循环系统，大大降低了外排风量，降低粉尘，利于环保。此外VSI制砂机预留并适合安装多种规格的除尘设备。

注：上海山启机械制造有限公司保留更改产品设计与规格的权利，届时恕不另行通知。

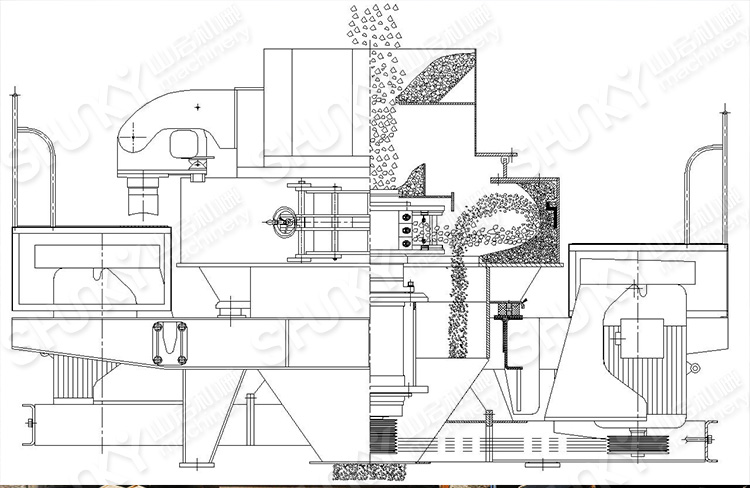

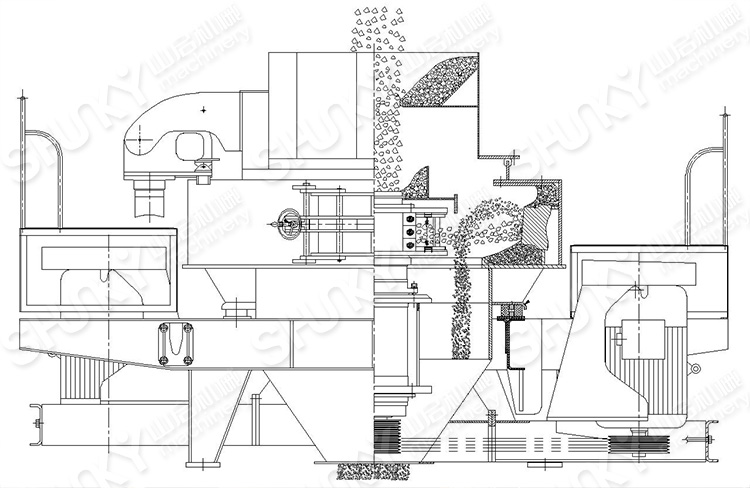

全中心进料：物料落入制沙机进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料：物料落入制沙机进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，首先同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

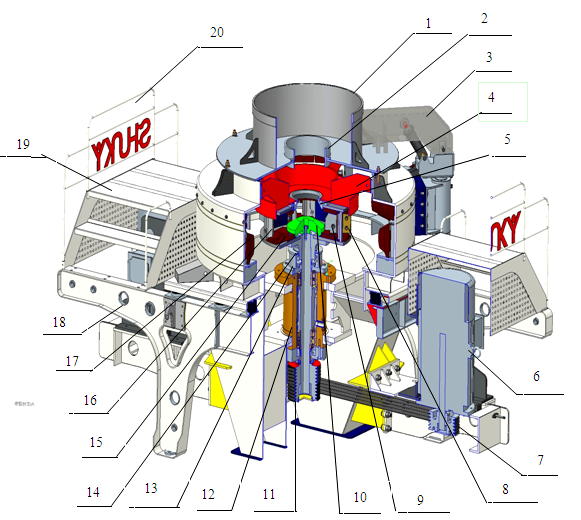

1、进料口

2、进料口内圈

3、起臂

4、分料器

5、叶轮护圈

6、电机

7、电机轮

8、冲击块

9、挡料板

10、分料锥

11、主机带轮

12、轴承筒

13、下迷宫盘

14、上迷宫盘

15、下流道板

16、抛料头

17、周护板

18、支架

19、检修平台

20、护栏

1、河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿、石屑的人工制砂。

2、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。

3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。

4、矿业领域的磨矿前段细碎工艺，建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

5、高磨蚀性和二次解体破碎，火电、冶金行业的除硫，钢渣、建筑垃圾破碎等环保项目。

6、玻璃、石英砂和其他高纯度材料的生产。
