VSI高效制砂机

[处理能力]:全中心进料:60t/h~360t/h;瀑落与中心进料:120t/h~640t/h [进料粒度]:40mm以下 [加工物料]:河卵石、石灰石、花岗岩、玄武岩、辉绿岩、安山岩、矿石尾矿、石屑等
[应用领域]:建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产;工程领域的水利水电、高等公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形;矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

设备简介

VSI系列高效制砂机(又称VSI系列立轴冲击式破碎机)是我公司研制成功的新型制砂设备。多年的技术积淀,现代化加工设备制作保证了VSI新型制砂机在的地位。VSI系列立轴冲击式破碎机经过改进设计的新型制砂整形设备,也是目前高性能制砂整形设备。

性能特点

1、处理量大、产量高---与同等功率下的传统设备相比,产量提高30%;

2、易损件消耗低---破碎腔物料撞击角度设计,大降低了耐磨件的损耗,比传统设备运行费用低30%;

3、成品粒形优异---成品呈立方体,粒形好、配合理、细度模数可调;在人工制砂和石料整形方面具有优势;

4、液压装置、易于维护---液压起盖装置,使破碎腔内部件检修拆换方便快捷,缩短停机时间,降低维护成本;

5、自动检测、安全可靠---自带振动检测与报警装置,如果设备运转异常,自动发出警告,设备停止工作,达到保护机器的目的;

6、稀油润滑、自动保养---稀油润滑站,双油泵互补供油,自动检测油量油压,不符合设定标准值自动停机;油液冷却及加热装置确保轴承润滑处于佳状态,从而解决轴承散热问题,使主轴轴承保持恒温,延长维护周期和使用寿命;

7、安装简便、易于操作---结构紧凑、安装方式多样,安装、维护和保养简单,操作使用方便;

8、一机多用、应用广泛---可变的进料方式可满足不同用户对人工制砂、碎石整形、特殊物料细碎等多样需求;

9、品、质保证---铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,大的提高了设备的内在质量和外观品、质;


技术参数

型号VSI-7611VSI-8518VSI-9526VSI-1140VSI-1145
处理能力(t/h)瀑落与中心进料120-180200-260300-380450-520500-640
全中心进料60-90100-130150-190225-260250-360
进料边长(mm)软料<30<35<40<40<40
硬料<25<30<35<35<35
转速(r/min)1700-18901520-16901360-15101180-13101100-1310
双电动机功率(kw)110-150180-220264-320400-440400-440
外形尺寸(mm)3850×2136×23604564×2400×26615020×2535×30505034×2760×31705100×2790×3320
电源380V   50Hz
液压润滑站电动机功率(kw)2×0.31
安全保护双油泵互补保证供油;无油流、无油液压自动停机;水冷降温;冬季电机加热启动
外形尺寸(mm)820×520×1270
油箱加热器功率(kw)2


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。

原理结构

VSI系列制砂机设备主要由液压开盖装置、进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、稀料润滑保养装置、振动显示与报警装置、传动装置及电机等部分组成。与传统的PCL冲击式制砂机设备相比,该机破碎腔设计更加合理。秉承了冲击式制砂机的创新性破碎理念,运用的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。

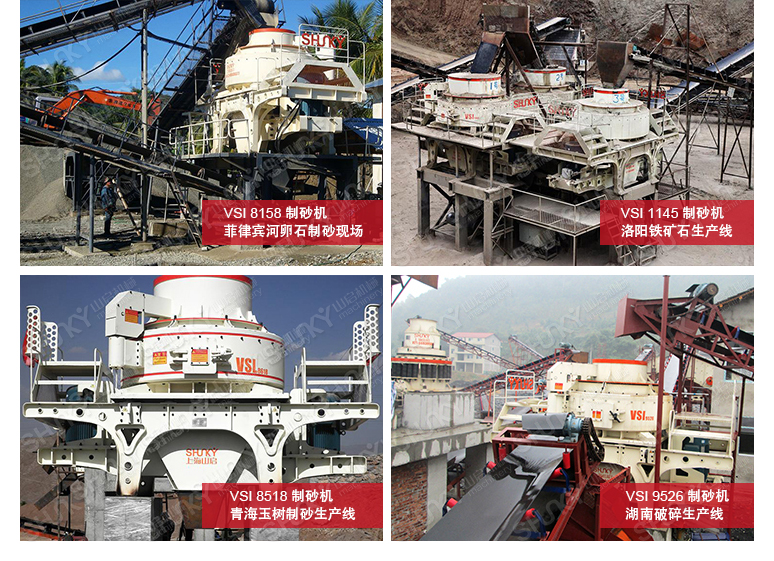

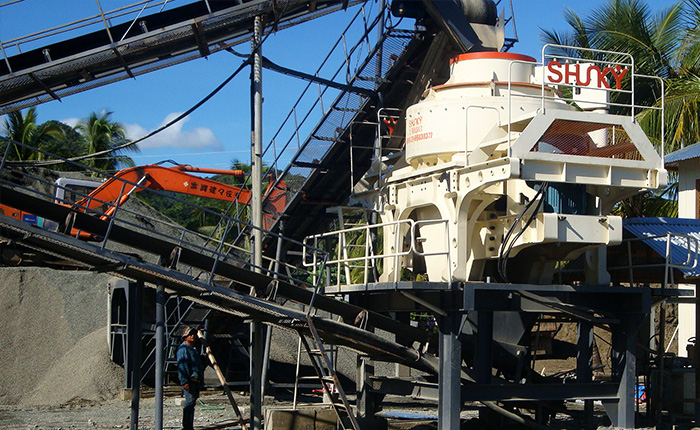

客户案例
