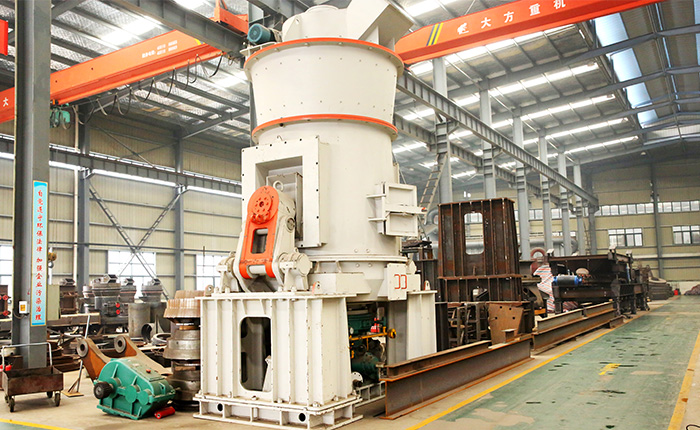

SRM立式磨粉机

[处理能力]:10t/h~135t/h [进料粒度]:60mm以下 [加工物料]:玻璃纤维、煤炭、煤矸石粉、各种化工原料的大产量粉剂生产,非金属矿行业的各种低、中及高硬...
[应用领域]:广泛运用于玻璃纤维行业叶腊石粉的大产量高细度的粉磨;煤炭行业煤矸石粉的大产量粉剂生产;化工行业的各种化工原料的大产量粉剂生产;非金属矿行业的各种低、中及高硬度的数百种矿石的大规模的粉剂的生产制备。

设备简介

SRM系列立式磨粉机是我公司在引进莱歇成熟的立磨技术基础上,通过我们自己研发团队在技术创新上的不断升改造,研发生产的。投资运营成本低、成品质量高、操作维护简便;节能、无污染的新型高效立式磨粉机。目前该机凭借其性能已经广泛应用于冶金、电力、水泥煤灰、工业废气脱硫以及废渣综合利用等行业。


工作原理:

主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,物料通过进料口落在磨盘中央,在离心力的作用下,物料从磨盘中央向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料被直接压碎,细粒物料则受挤压后形成料床进行粒间粉碎。粉碎后的物料继续向磨盘边缘移动,直到被风环处的强气流带走,被气流带起的物料中,较大颗粒物料在自身重力作用下又重新掉落到磨盘上继续粉碎,其余物料则随气流进入高效动态分离器进行粉体分,在高效动态分离器叶片的作用下,不符合细度要求的物料重新回到磨盘上进行粉磨,而符合细度要求的物料随气流经管道进入脉冲除尘器内进行收集,通过排料装置排出即为成品粉体。主机内混入物料的铁块等难磨杂物随物料移动至磨盘边缘时,由于自身重量大而不能被风吹起,落到磨机下腔被安装在磨盘底部的刮料板刮入排渣口后,排出主机外部。


性能特点

1、投资成本低:集粉磨、干燥、分、输送于一体,结构简单、布局紧凑,可露天布置,大幅降低投资成本。

2、传动系统,承载力高:相对传统立磨,我们的传动减速机采用新型结构,使得该机具有更大的承载能力。

3、液压装置,检修便捷:采用液压控制系统,随物料变化自调压力,使磨机保持状态,减少能耗,延长辊套、衬板的寿命。

4、稀油润滑,运行可靠:立油站,自动保护系统,使装置运行可靠。

5、多种选粉,适用广泛:设备根据不同物料、细度的要求,选用不同结构的选粉机。选粉机采用变频调速,粒度分布更均匀,细度更易调节。

6、电控系统,自动化程度高:配有电控系统,可实现PLC、集中和DCS控制,满足客户需要。

7、节能,满足绿色发展要求:设备噪音小,粉磨产品通过除尘后,排放浓度低于要求。


技术参数

立式矿石磨粉机技术参数:

产品型号转盘中径(mm)大进料粒度(mm)成品粒度入磨风温(℃)出磨风温(℃)佳入磨物料水分需烘干入磨物料水分成品水分处理能力(t/h)主机功率(kw)
微米
SRM13001300≤30212-4570-325≤35070-95≤4%4%-15%≤1% 10-35132-200
SRM15001500≤40212-4570-325≤35070-95≤4%4%-15%≤1%13-48220-285
SRM17001700≤50212-4570-325≤35070-95≤4%4%-15%≤1%18-68315-400
SRM19001900≤60212-4570-325≤35070-95≤4%4%-15%≤1%23-85450-600
SRM22002200≤70212-4570-325≤35070-95≤4%4%-15%≤1%36-135600-750



立式煤粉磨粉机技术参数:

产品型号转盘中径(mm)大进料粒度(mm)原煤哈氏可磨指数(HGI)煤粉细度(R0.08)入磨风温(℃)出磨风温(℃)佳入磨物料水分需烘干入磨物料水分煤粉水分处理能力(t/h)主机功率(kw)
SRM1300M1300≤30≤55≤15%≤35070-95≤4%4%-15%≤1%10-18132-200
SRM1500M1500≤40≤55≤15%≤35070-95≤4%4%-15%≤1%13-25220-285
SRM1700M1700≤50≤55≤15%≤35070-95≤4%4%-15%≤1%18-32315-400
SRM1900M1900≤60≤55≤15%≤35070-95≤4%4%-15%≤1%23-40450-600
SRM2200M2200≤70≤55≤15%≤35070-95≤4%4%-15%≤1%36-54600-750


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。

原理结构

SRM立式磨粉机全套设备主要包括主机、斗式提升机、调节料仓、密封式定量给料机、热风炉、除尘器、风机和消音器等部件,其中立磨主要由磨辊、磨盘、选粉机、电机、减速机、加压装置、检修装置等部分组成。
