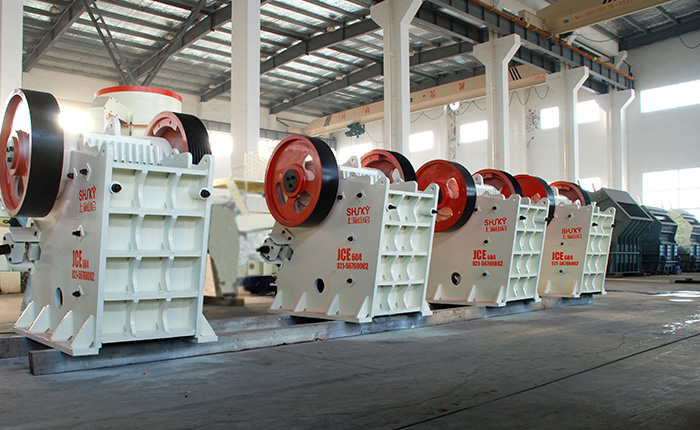

JCE欧版颚式破碎机

[处理能力]:125t/h~350t/h [进料粒度]:150mm~720mm [加工物料]:玄武岩、花岗石、石灰岩等矿石、岩石
[应用领域]:JCE系列颚式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。

设备简介

上海山启机械制造有限公司是岩石和矿物加工设备生产企业,目前开发生产的欧版JCE系列破碎机是很受青睐的颚式破碎机。当考虑高效地对坚硬、强磨蚀性物料进行破碎时,优先选择采用了破碎技术和制造新工艺的JCE系列欧版颚式破碎机。

性能特点

1、采用优良的制造工艺、制作材料。

2、动颚总成,使其经久耐用。动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工,这均使得JCE系列颚式破碎机具有可靠性。

3、轴承座采用整体式铸钢结构。整体铸钢轴承座能够保证与破碎机架配合,同时也大大增加了轴承座的径向强度,而分体式轴承座则不拥有该优点。

4、采用有限元分析技术,破碎机具有较高的强度。

5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便。JCE系列欧版颚式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、快捷。

7、选用轴承规格大、承载能力高。所有JCE系列颚式破碎机都装有较其它同样规格破碎机大且耐用的偏心轴轴承,其较高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

8、新采用了齿形护板,增加了颚板的有效长度,产量高。


技术参数

型号进料口尺寸(mm)大进料边长(mm)排料口调节尺寸(mm)偏心轴转速(rpm)处理能力(t/h)电动机外形尺寸(mm)
型号功率(kw)转速(rpm)
JCE1302180×130015010-3032012-35Y225M-6309801320×2150×1175
JCE1003250×100022020-4033015-50Y225M-6309801400×1850×1310
JCE1303250×130022070-10029026-85Y250M-6/ Y280S-637/459801450×2150×1175
JCE604400×60035035-8525015-70Y225M-637/459801920×1460×1840
JCE800×1060800×106065080-160275125-350Y315L1-61109902923×2294×2865
JCE860×1100860×1100720100-225240200-500Y315L1-61329853300×2320×3120


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。

原理结构

JCE系列欧版颚式破碎机主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。 1、机架部分:由侧板、前箱组件、后箱焊件等组成。 2、偏心轴转动部分:主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。 3、破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。 4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。 5、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

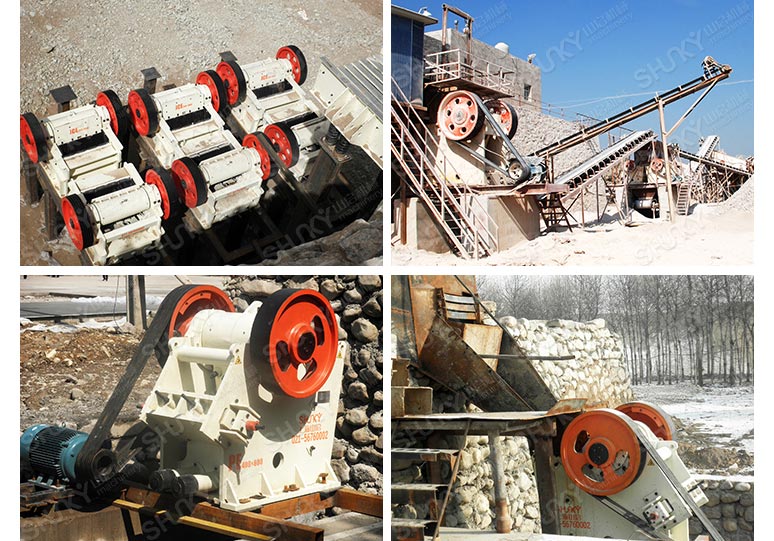

客户案例
