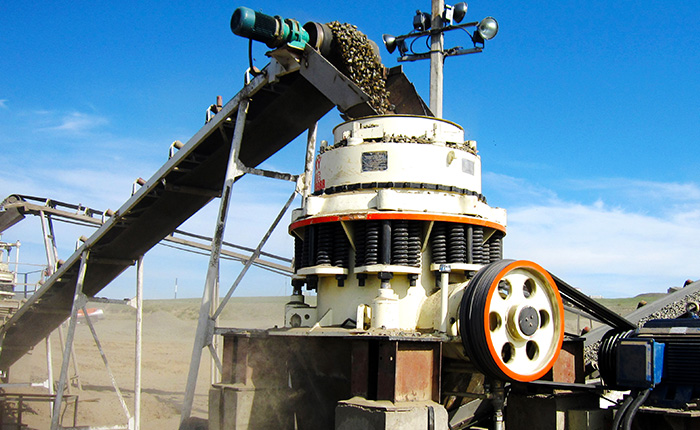

CS圆锥式破碎机

[处理能力]:105t/h~180t/h [进料粒度]:41mm~334mm [加工物料]:玄武岩、花岗石、石灰岩、鹅卵石等以上硬度的各种矿石和岩石
[应用领域]:CS系列高效圆锥破碎机可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。

设备简介

上海山启CS系列圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸盐工业中,适用于破碎中等和中等以上硬度的各种矿石和岩石。本机具有破碎力大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。


性能特点

1.破碎腔型多:CS系列圆锥破的腔型分为三种不同的设计方式,用户可根据现场情况选择破碎效率高、产品粒度均匀、粒形好、轧臼壁磨损均匀且使用寿命长的破碎腔型。

2.干油密封防尘:CS系列圆锥破采用防尘密封结构,密封效果可靠,有效延长了润滑油的更换周期和零件的使用寿命。

3.支持大破碎力:CS系列圆锥破的关键零件选择特殊材料制造。每一冲程破碎锥离开轧臼壁的距离达,既允许更多的物料进入破碎腔,又形成较大的排料体积,使物料通过破碎腔的速度加快。

4.产量高:与其他机型相比,CS系列圆锥破破碎壁长、冲程大、破碎力大,可对破碎腔中的物料进行有效地破碎,每一冲程破碎的物料较多。

5.日常运作的维护成本低:零件选材与结构设计合理,使用寿命长,破碎力壁大,降低了滑动轴承、齿轮和机架上的负荷,破碎产品力度均匀,减少了循环负荷,液压清腔系统操作方便,减少了停机时间,功率消耗低,分配合理。


技术参数

规格型号腔型排料口调节范围(mm)大给料尺寸(mm)处理(t/h)电机功率(kw)外形尺寸(长×宽×高)(mm)
CS-75CSC-75标准粗型13-3817559-163752656×1636×2241
CSB-75标准中型9-2210245-91
CSD-75短头中型3-134127-90
CS-110CSC-110标准粗型13-3816070-2151102290×1530×2036
CSB-110标准中型10-2511555-135
CSD-110短头中型6-198047-90
CS-130CSC-130标准粗型13-38180105-2201322630×1760×2212
CSB-130标准中型10-2513072-170
CSD-130短头中型10-199070-125
CS-160CSC-160标准粗型16-51200135-3501602860×2070×2623
CSB-160标准中型13-25150105-180
CSD-160短头中型10-1910280-140
CS-200CSC-200标准粗型19-51215200-4402002830×2200×2783
CSB-200标准中型16-25160160-230
CSD-200短头中型13-22115150-240
CS-220CSC-220标准粗型19-64235230-5702203360×2650×3050
CSB-220标准中型19-38175215-330
CSD-220短头中型13-25130180-285
CS-240CSC-240标准粗型22-64267330-7252503580×2860×3680
CSB-240标准中型16-25203240-330
CSD-240短头中型10-19140190-330
CS-360CSC-360标准粗型25-76303608-993605110×4270×4350
CSB-360标准中型31-89334789-1270
CSD-360短头中型10-29150352-617


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知.

原理结构

本机主要由机架、传动、空偏心轴、碗形轴承、破碎圆锥、调整装置、调整套、弹簧以及调整排矿口用的液压站等部分组成。

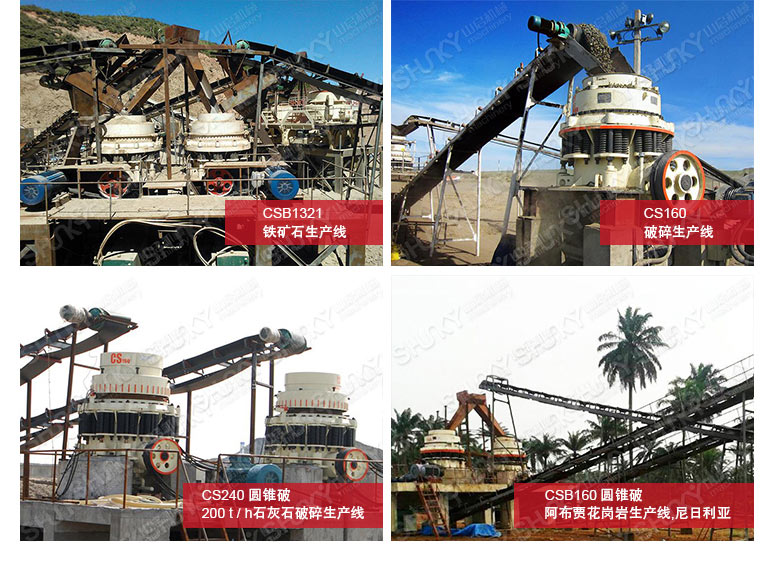

客户案例
